Type:

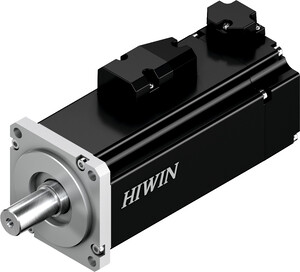

EM1-C-M-40-2-B-F-0-A
Artikelnummer:
8-07-0198
Diagramme couple-vitesse
Dimensions
| Technische gegevens motor | |||
|---|---|---|---|
| Tc | Nominaal koppel | 1,27 | Nm |
| Ic | Nennstrom | 2,5 | Aeff |
| Tp | Piekmoment (van 1 sec.) | 4,44 | Nm |
| Ip | Piekstroom (van 1 sec.) | 10 | Aeff |
| nN | Nominaal toerental | 3000 | 1/min |
| nmax | Maximum toerental | 6000 | 1/min |
| P | Nominaal vermogen | 400 | W |
| V | Nominale spanning | 220 | V AC |
| KT | koppelconstante | 0,508 | Nm/Aeff |
| Ke | Spanningsconstante | 33,87 | Veff/(1.000min-1) |
| R | Wikkelingsweerstand | 3,59 | Ω |
| L | Wikkelinginductantie | 7,22 | mH |
| J | Massatraagheidsmoment | 0,49 | kgm² × 10-4 |
| Massa | 1,8 | kg | |
| Isolatieklasse motor | Klasse F | ||
| Technische gegevens rem | |||
|---|---|---|---|
| Tb | Remmenkoppel (statisch) | 1,3 | Nm |
| V | Voedingsspanning | 24VDC ± 10 % | V DC |
| A | Stroomopname | 0,3 | A |
| t0 | Reactietijd Openen | 30 | ms |
| tR | Reactietijd Sluiten | 20 | ms |
| Omgevingsomstandigheden | |||
|---|---|---|---|
| Omgevingstemperatuur | 0 °C tot 50 °C | ||
| Opslagtemperatuur | -15 °C tot 70 °C | ||
| Luchtvochtigheid | Tot 80 % relatieve vochtigheid | ||
| Max. opstelhoogte | 1.000 m boven NAP | ||
