Typ:

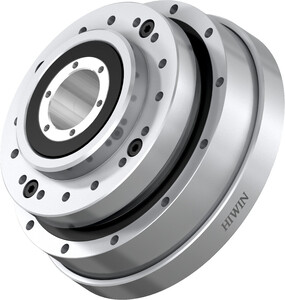

DSH-32-120-AH
Numer artykułu:
80047623
| Parametry techniczne | |||
|---|---|---|---|
| Przełożenie redukujące | 120 | ||
| Moment znamionowy przy 2000 obr/min | 137 | Nm | |
| Moment szczytowy przy starcie/zatrzymaniu | 353 | Nm | |
| Maksymalny średni moment | 216 | Nm | |
| Moment kolizyjny | 686 | Nm | |
| Maksymalna prędkość obrotowa na wejściu | 4800 | 1/min | |
| Maksymalna średnia prędkość obrotowa | 3500 | 1/min | |
| Wymiary montażowe | |||
|---|---|---|---|
| A | 142 | mm | |
| B | 115 | mm | |
| C | 85 | mm | |
| D | 147 | mm | |
| E | 45 | mm | |
| F | 36 | mm | |
| G | 65,5 | mm | |
| H | 7 | mm | |
| I | 32 | mm | |
| J | 26,5 | mm | |
| L | 12 | mm | |
| M | 9,5 | mm | |
| N | 5 | mm | |
| R | M3 × 6DP | ||
| S | 40,5 | mm | |
| T | 12 | ||
| U | 5,5 | mm | |
| V | 132 | mm | |
| W1 | 16 | ||
| W2 | M5 × 8DP | ||
| W3 | Ø5,5 × 20,5DP | mm | |
| X | 100 | mm | |
| Y | 22,5 | ° | |
| Z | 11,25 | ° | |
| Masowy moment bezwładności | 2,85 | ×10–4kgm2 | |
| Masa | 4,5 | kg | |
