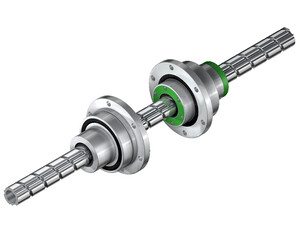

Typ:
SP16-FBR
Wymiary montażowe
| Dane techniczne nakrętki kulowej | |||
|---|---|---|---|
| p | Skok gwintu | 16 | mm |
| D2 g6 | Średnica nakrętki | 48 | mm |
| L2 | Długość całkowita | 40 | mm |
| E2 | Długość | 10 | mm |
| Z2 | Szerokość kołnierza | 6 | mm |
| T2 | Długość | 21 | mm |
| A2 | Średnica kołnierza | 64 | mm |
| F2 | Średnica | 36 | mm |
| S2 | Średnica | 32 | mm |
| C2 | Średnica | 4,5 | mm |
| W2 | Średnica | 56 | mm |
| W3 | Średnica | 25 | mm |
| m2 × t2 | Średnica | M4 × 8 | mm |
| C | Nośność dynamiczna | 4700 | N |
| C0 | Nośność statyczna | 9600 | N |
| Ca | Nośność dynamiczna łożyska wzdłużnego | 9300 | N |
| C0a | Nośność statyczna łożyska wzdłużnego | 11500 | N |
| Dane techniczne nakrętki Ball-Spline | |||
|---|---|---|---|
| ds | Średnica znamionowa | 16 | mm |
| D1 g6 | Średnica nakrętki | 48 | mm |
| L1 | Długość całkowita | 50 | mm |
| E1 | Długość | 10 | mm |
| Z1 | Szerokość kołnierza | 6 | mm |
| T1 | Długość | 21 | mm |
| A1 | Średnica kołnierza | 64 | mm |
| F1 | Średnica | 36 | mm |
| S1 | Średnica | 31 | mm |
| C1 | Średnica | 4,5 | mm |
| W | Średnica | 56 | mm |
| m1 × t1 | Średnica | M4 × 6 | mm |
| W1 | Średnica | 30 | mm |
| C | Nośność dynamiczna | 7200 | N |
| C0 | Nośność statyczna | 13500 | N |
| CT | Dynamiczny moment skręcający | 32,1 | Nm |
| C0T | Statyczny moment skręcający | 34,4 | Nm |
| Ma | Maks. dopuszczalny statyczny moment obrotowy | 67,6 | Nm |
| Ca | Nośność dynamiczna łożyska wzdłużnego | 9300 | N |
| C0a | Nośność statyczna łożyska wzdłużnego | 11500 | N |
